Tổng quan về biến tần Deye 3-6kw
![](/images/companies/eversolar/2024/deye/bien-tan-deye3-6kw.jpg)
1: Đèn báo trạng thái.
2: Màn hình hiển thị
3: Nút nhấn chức năng
4: Đầu vào pin lưu trữ
5: Cổng RS485
6: Cổng BMS CAN
7: Cổng Meter
8: Cổng kết nối song song
9: Cổng chức năng
10: Ngõ vào máy phát điện
11: Tải dự phòng
12: Lưới
13: Nút nhấn nguồn
14: Công tắc PV
15: Đầu vào PV
16: Pin lưu trữ
17: CB nhiệt độ và CT
18: Wifi

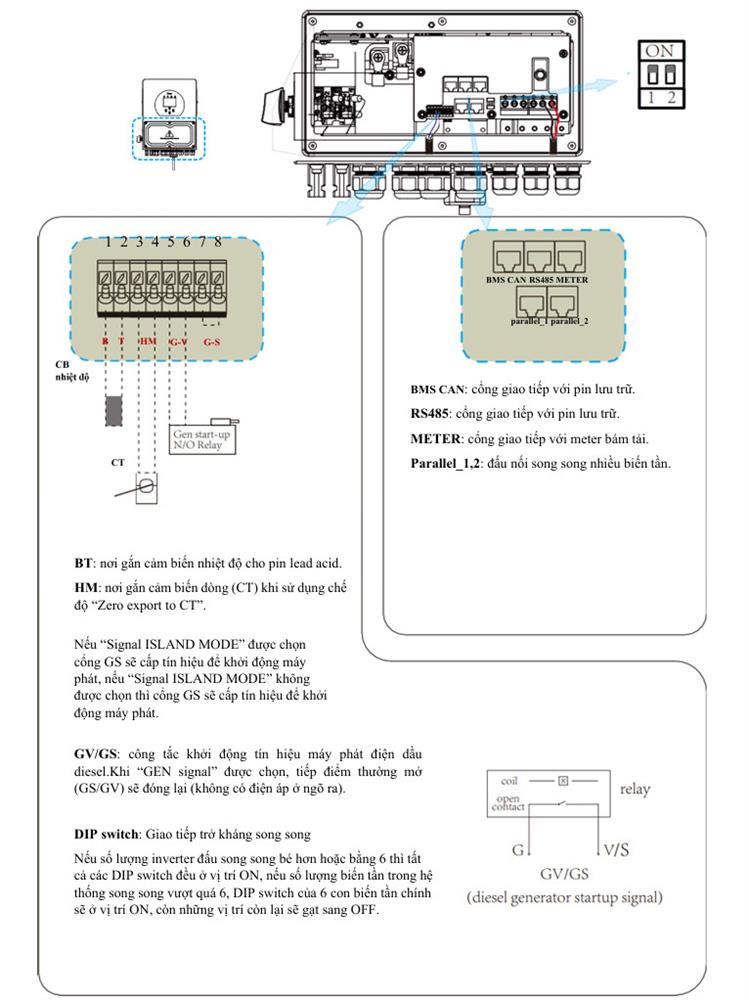

Cổng chức năng
![](/images/companies/eversolar/2024/deye/bien-tan-deye3-6kw-2.jpg)

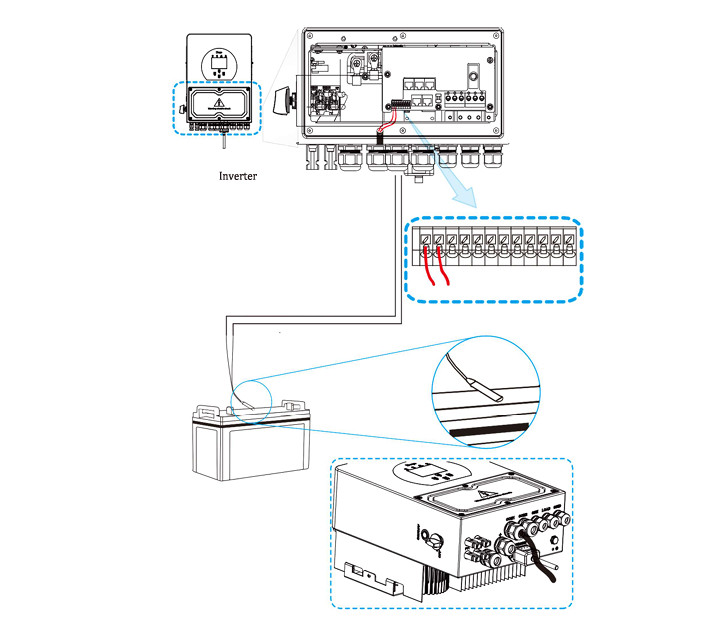

Kết nối cảm biến nhiệt độ dành cho ắc-quy
![](/images/companies/eversolar/2024/deye/Kết nối cảm biến nhiệt độ dành cho ắc-quy.jpg)

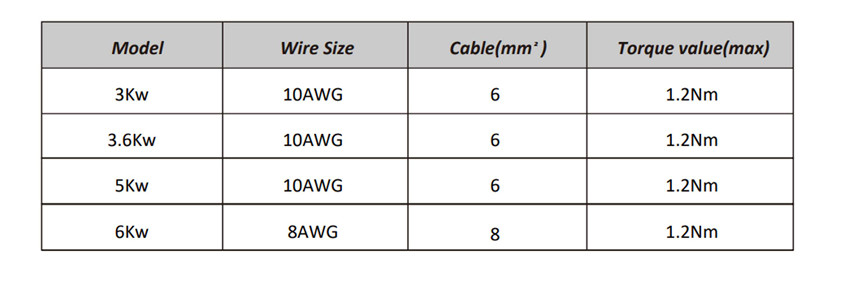

Đấu nối cổng lưới và tải dự phòng
Trước khi kết nối với lưới cần lắp thêm CB đóng ngắt riêng biệt giữa biến tần và lưới, Khuyến nghị nên lắp đặt bộ ngắt
AC giữa tải dự phòng và biến tần. Điều này sẽ đảm bảo:
Biến tần có thể được ngắt kết nối an toàn trong quá trình bảo trì và được bảo vệ hoàn toàn khỏi quá dòng. Đối với kiểu
3 / 3,6 / 5 / 6KW, CB AC được khuyến nghị cho tải dự phòng là 32A / 40A.
Đối với kiểu 3 / 3,6 / 5 / 6KW, CB AC được khuyến nghị cho lưới điện là 40A.
Có ba khối thiết bị đầu cuối có đánh dấu "Grid" "Load" và "GEN". Vui lòng không kết nối sai đầu vào và đầu ra kết
nối,việc sử dụng cáp thích hợp cho đấu nối vào AC là rất quan trọng đối với sự an toàn và hoạt động hiệu quả của hệ
thống.
Trước khi thực hiện kết nối Lưới, Tải và cổng Gen (máy phát), hãy đảm bảo tắt CB AC tổng nơi lắp đặt, tắc CB đóng
cắt pin lưu trữ và công tắc DC từ tấm pin năng lượng mặt trời xuống
![](/images/companies/eversolar/2024/deye/Đấu nối cổng lưới và tải dự phòng.jpg)

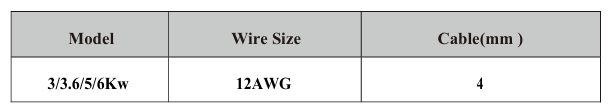

Kết nối PV
![](/images/companies/eversolar/2024/deye/Kết nối PV.jpg)
Để tránh bất kỳ sự cố nào, không kết nối bất kỳ mô-đun PV nào có khả năng rò rỉ dòng điện vào biến tần. Ví dụ, các
mô-đun PV nối đất sẽ gây ra rò rỉ dòng điện đến biến tần. Khi sử dụng mô-đun PV, vui lòng đảm bảo PV + & PV -
của bảng điều khiển năng lượng mặt trời không được kết nối với thanh nối đất của hệ thống. Nó được yêu cầu sử dụng
hộp nối PV với bảo vệ chống sét lan truyền. Nếu không, nó sẽ gây ra hư hỏng trên biến tần khi sét xảy ra trên các mô
đun PV.
Lựa chọn module PV
Khi chọn mô-đun PV thích hợp, hãy đảm bảo xem xét các thông số dưới đây:
1) Open circuit Voltage (Voc) của PV mô-đun không vượt quá tối đa PV array open circuit voltage của biến tần
2) Open circuit Voltage (Voc) của mô-đun PV phải cao hơn start-up Voltage trên biến tần.
![](/images/companies/eversolar/2024/deye/lựa chọn module pv.jpg)

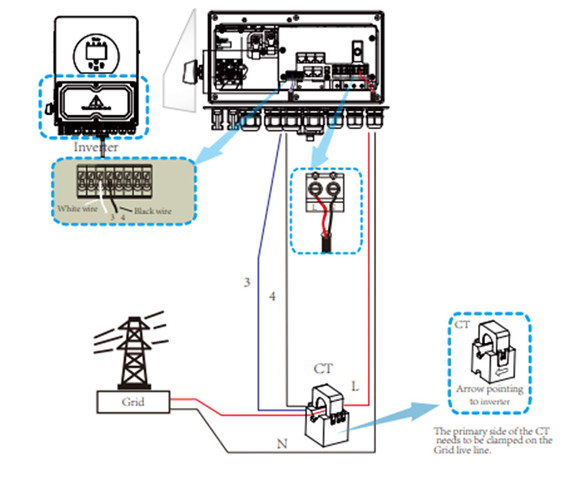

Kết nối với CT
![](/images/companies/eversolar/2024/deye/Kết nối với CT.jpg)
Hai chân của CT (đen, trắng) cắm vào chân số 3,4 trên cổng chức năng. Kẹp CT vào dây Line từ đồng hồ điện vào
nhà, hướng mũi tên trên CT ra lưới điện.Nếu trên màn hình LCD trên inverter hướng của các biểu tượng PV, lưới,
Battery, tải không chính xác có thể linh hoạt đảo hai dây CT hoặc đảo ngược chiều mũi tên trên CT lại.

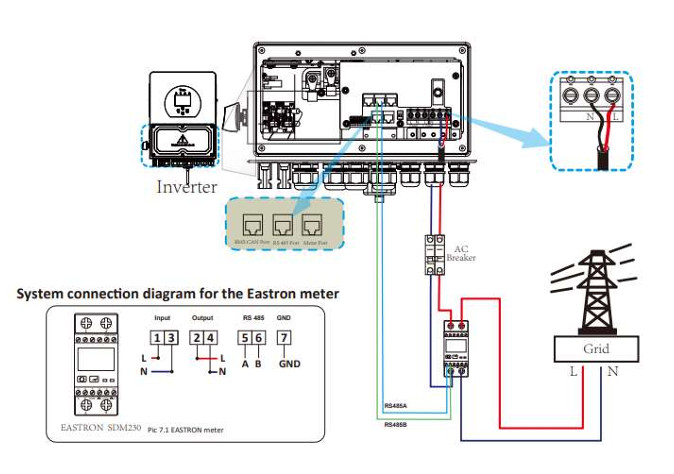

Kết nối với Meter
![](/images/companies/eversolar/2024/deye/Kết nối với Meter.jpg)
Kết nối chân 5,6 trên Meter với cổng RS485 hoặc cổng Meter trên inverter.

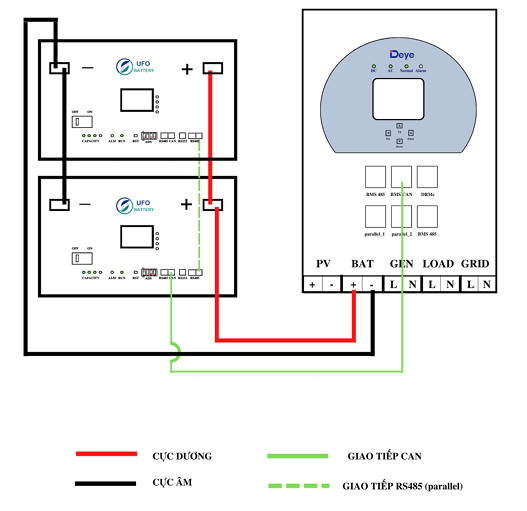

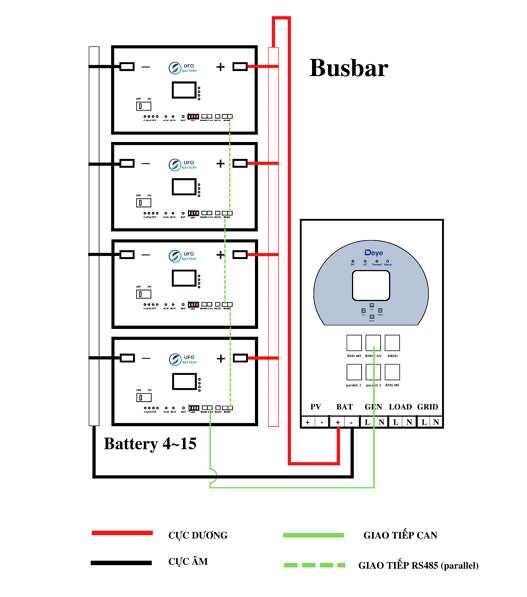

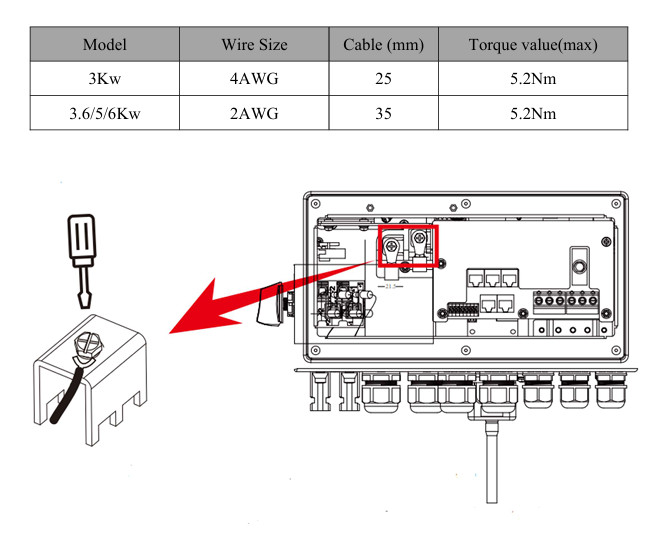

Kết nối pin lưu trữ
![](/images/companies/eversolar/2024/deye/Kết nối pin lưu trữ.jpg)
Trước khi thực hiện kết nối pin lưu trữ với biến tần phải đảm bảo nguồn điện DC phải được ngắt, hãy chắc chắn cực
dương (+) phải được kết nối với cực dương (+) và cực âm (-) phải được kết nối với cực âm (-). Kết nối phân cực ngược
sẽ làm hỏng biến tần. Kết nối pin lưu trữ bằng cáp phù hợp là rất quan trọng để đảm bảo an toàn và hiệu quả hoạt động
của hệ thống,giảmthiểu nguy cơ bị thương.Các cặp dây đấu nối song song phải cùng kích thước.Các loại pin khác nhau
về cấu tạo, thông số, thành phần cấu tạo không được phép đấu cùng với nhau.
![](/images/companies/eversolar/2024/deye/dau-noi1.jpg)
![](/images/companies/eversolar/2024/deye/dau-noi-2.jpg)

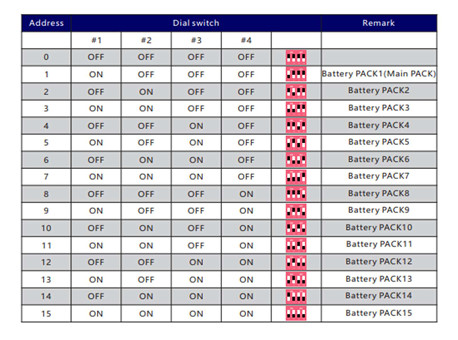

Khi đấu nối nhiều cục pin với nhau cần điều chỉnh lại phần địa chỉ trên DIP swich cho phù hợp theo bảng sau
![](/images/companies/eversolar/2024/deye/bang-dau-noi.jpg)

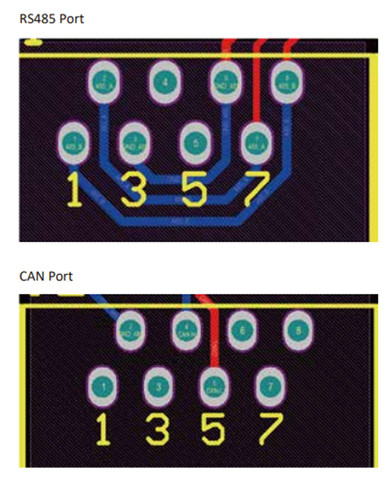

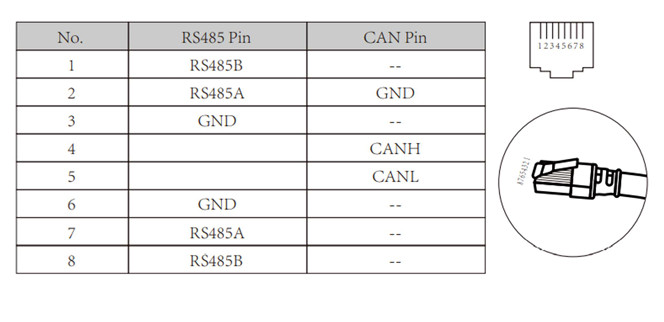

Sơ đồ chân các cổng giao tiếp
![](/images/companies/eversolar/2024/deye/so-do-chan-cong-giao-tiep.jpg)
![](/images/companies/eversolar/2024/deye/so-do-chan-cong-giao-tiep2.jpg)
Đấu nối với biến tần Deye
Các kiểu đấu nối với biến tần Deye

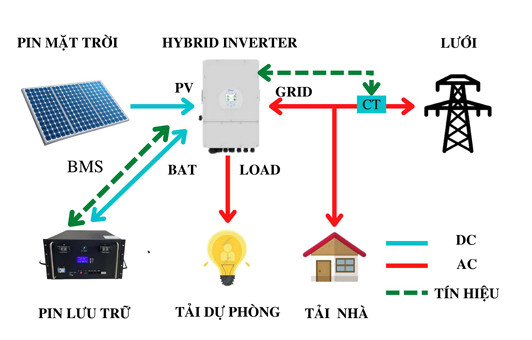

Hòa lưới bám tải có lưu trữ
![](/images/companies/eversolar/2024/deye/Hoa-luoi-ban-tai-co-luu-tru.jpg)
Đấu nối phân chia 2 đường tải tiêu thụ: là tải dự phòng (tổng công suất tải dự phòng < công suất inverter) và tải hòa
lưới (thiết bị công suất lớn, và các thiết bị công suất nhỏ không ưu tiên khác). Tải nào cũng được inverter cấp điện tùy
vào thực tế lượng điện tạo ra của tấm pin và bộ lưu trữ.
Bộ đồng hồ đo hay CT đi kèm inverter đấu nối ngay đầu nguồn điện lưới giao tiếp với inverter để kiểm soát điện năng
ở tải hòa lưới để inverter phân bổ năng lượng cho phù hợp.
+ Ban ngày điện mặt trời tạo ra cấp cho tải ưu tiên, nếu thừa cấp tiếp cho tải hòa lưới, nếu vẫn thừa thì sẽ nạp ắc quy
(bộ đồng hồ đo/CT phát hiện thấy điện bị đẩy ra ngoài lưới sẽ không phát thêm). sau khi nạp bình nếu vẫn thừa PV thì
sẽ đẩy ra ngoài điện lưới để bán điện (có thể cài không cho đẩy ngược lưới, chạy bám theo tải).
+ Khi Pin mặt trời thiếu, inverter sẽ xả từ pin trữ ra cấp cho tải, kể cả tải hòa lưới hay tải ưu tiên, nếu vẫn thiếu thì điện
lưới tự bù phần còn lại cho toàn bộ tải. Bộ lưu trữ sẽ ngưng xả khi đến độ xả sâu cài đặt.
+ Ban tối hoạt động như chế độ thiếu pin mặt trời, qua ngày hôm sau sẽ quay lại chu kỳ mới.
+ Inverter chỉ đẩy ra ngoài công tơ bán điện khi Pin mặt trời (PV) thừa điện, tất cả các tình huống khác, lượng điện từ
pin mặt trời hay bộ lưu trữ sẽ cấp vừa đủ hoặc 1 phần cho toàn bộ nhà kể cả tải hòa lưới hay tải dự phòng (là toàn bộ
tải đấu sau bộ đồng hồ đo/ CT).
+ Khi mất lưới, inverter chỉ cấp cho tải dự phòng, chạy đến khi nào cạn bình (đến mức cài đặt) thì thôi. Ngõ hòa lưới
khi này sẽ bị cắt điện.

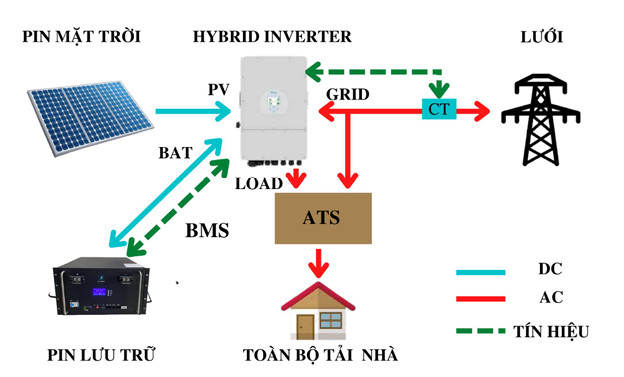

Sử dụng ATS chuyển nguồn tự động khi bị mất điện lưới
![](/images/companies/eversolar/2024/deye/ats.jpg)
Cách đấu nối này dùng bộ ATS để chuyển mạch giữa cổng Grid và cổng Load, Có thể thay bộ ATS bằng CB đảo chiều
nếu muốn đảo nguồn bằng tay. – ATS sẽ setup ở chế độ ưu tiên điện lưới, khi có lưới inverter sẽ cấp điện cho tải dạng hòa lưới bám theo tải, khi PV
cấp cho tải thừa sẽ đẩy lưới bán điện, khi mất lưới sẽ nhảy sang chạy cổng tải dự phòng để cấp điện.
Lưu ý: Khi mất lưới, nếu tải đang cao inverter sẽ ngắt do quá tải gây mất ổn dịnh hệ thống, người sử dụng hạn chế sử
dụng thiết bị công suất lớn, giảm sử dụng các thiết bị không cần thiết để giữ năng lượng lưu trữ dùng khi mất điện trong
thời gian dài

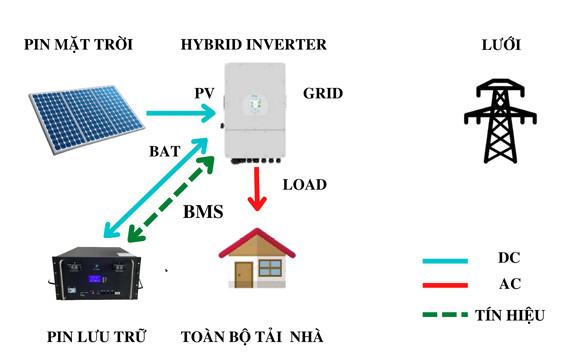

Chạy độc lâp (Off-grid)
![](/images/companies/eversolar/2024/deye/chay-doc-lap.jpg)
Chỉ đấu tải vào cổng Load, tổng công suất tải phải nhỏ hơn công suất hệ thống pin mặt trời và pin lưu trữ cùng phối
hợp cấp cho tải. Inverter sẽ quá tải khi gặp một trong hai điều kiện sau: tải lớn hơn công suất inverter, hoặc tải lớn
hơn khả năng của tấm pv và pin lưu trữ tạo ra. Cách này sử dụng cho khu vực không có điện lưới, vùng sâu vùng
xa, hải đảo…

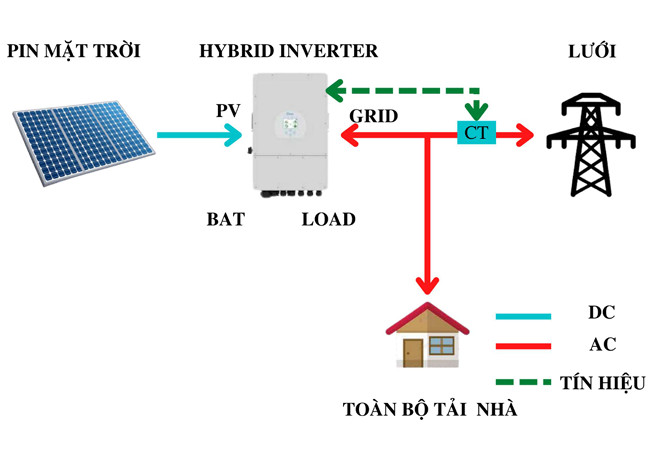

Hòa lưới bám tải
![](/images/companies/eversolar/2024/deye/hoa-luoi-bam-tai.jpg)
Chạy inverter hybrid như một inverter hòa lưới thông thường (có thể cài chống phát ngược lưới nếu chưa bán được
điện).
Không nên đấu tải vào cổng Load trong trường hợp này. Nắng măt trời là một nguồn không ổn định, nên khi tải
đang tiêu thụ mà mây che đột ngột thì không còn đủ điện sẽ báo quá tải và hệ thống sẽ ngắt. Nếu liên tục như vậy
sẽ gây hỏng đồ điện, đặc biệt là các thiết bị điện tử, tiền thay thế sửa chữa khi hỏng hóc, có khi nhiều hơn tiền mua
pin lưu trữ.
Pin lưu trữ trong một hệ thống điện mặt trời hybrid giống như bộ phận điều tiết, khi điện thừa nạp vào, điện thiếu
thì xả ra. Nếu không có pin trữ, điện tấm PV thừa tự mất đi (gây lãng phí) và điện tấm PV thiếu không có gì bù vào
thì hệ thống sẽ sụp nguồn.

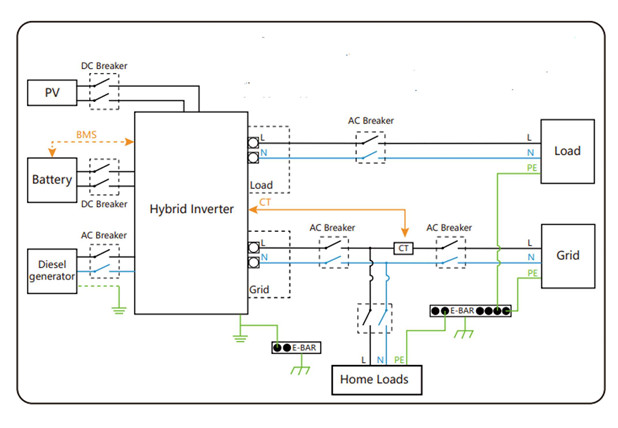

Sơ đồ đấu nối
![](/images/companies/eversolar/2024/deye/so-do-dau-noi.jpg)

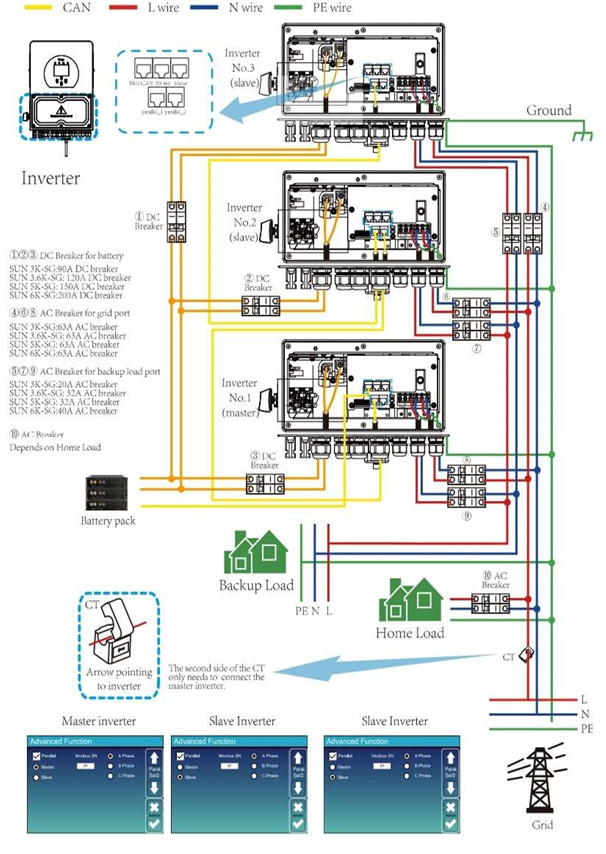

Đấu song song 1 pha
![](/images/companies/eversolar/2024/deye/dau-song-song-1-pha.jpg)

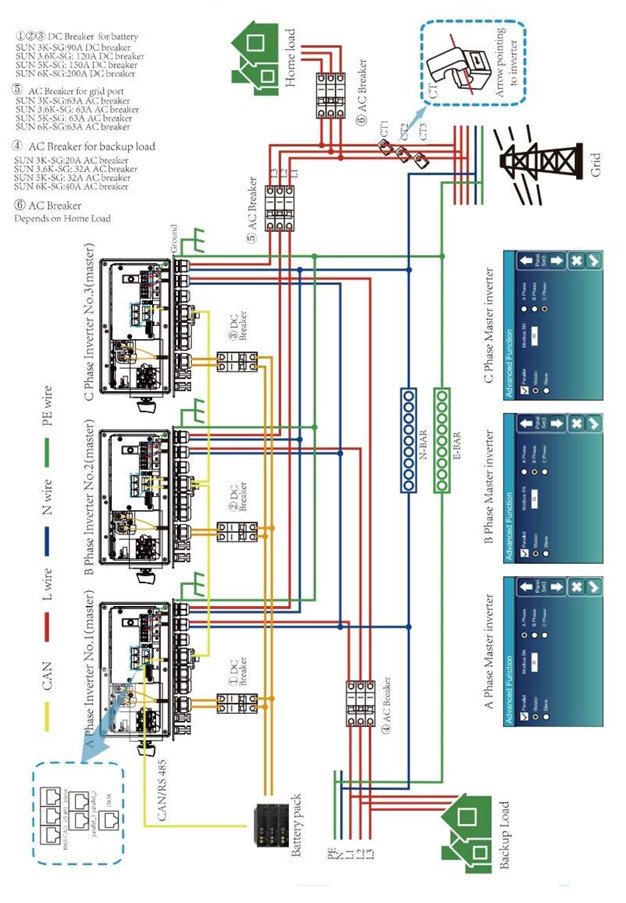

Đấu song song 3 pha
![](/images/companies/eversolar/2024/deye/dau-song-song-3-pha.jpg)
Hiển thị

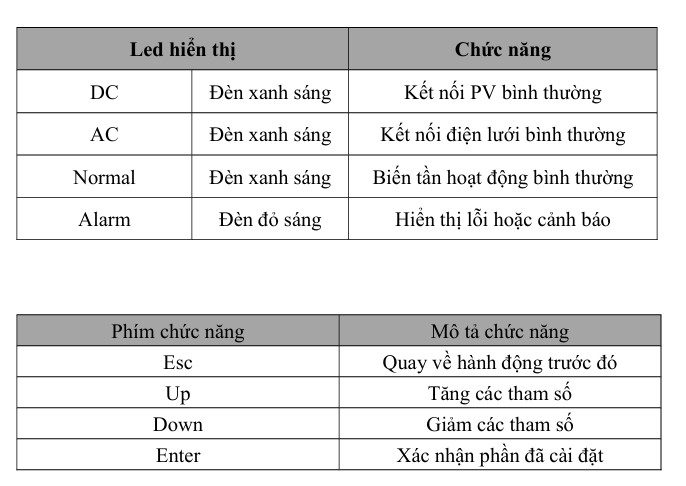

Hiển thị cơ bản
![](/images/companies/eversolar/2024/deye/hien-thi-co-ban.jpg)
![](/images/companies/eversolar/2024/deye/hien-thi-co-ban-2.jpg)
Trên màn hình LCD hiển thị 6 phần
1. Hiển thị công suất từ PV xuống
2. Công suất lưới.
Công suất lưới hiển thị âm thì đang bán điện, dương thì đang lấy từ lưới điện.
3. Cài đặt biến tần
Cài đặt cơ bản, cài đặt pin, cài đặt lưới, chế độ làm việc, cài đặt máy phát, cài đặt nâng cao, thông tin thiết bị (nơi
ghi nhận lỗi khi có sự cố xảy ra)
4. Công suất sạc xả của pin
Công suất pin mang giá trị âm là đang sạc pin, dương là đang xả pin
5. Hiển thị trạng thái hoạt động của biến tần (ON/OFF)
6. Công suất của tải nhà sử dụng.
Công suất của PV và tải luôn luôn dương.
Hiển thị hướng dòng năng lượng bằng mũi tên. Khi công suất xấp xỉ mức cao, màu trên bảng điều khiển sẽ thay đổi từ
màu xanh lá cây sang màu đỏ để thông tin hệ thống hiển thị sống động trên màn hình chính.
